Wie kann ich ein Signaturpad / Unterschriftenpad mit CSB ansteuern? (Signopad)

Mit CSB ist es möglich das signoTec Omega Sinaturpad anzusteuern.

Wichtig!: Bitte informieren Sie sich vor Kauf solch eines Signaturpads bei der Firma Signotec, ob das Gerät in ihrer Systemumgebung genutzt werden kann! Für Terminalserver werden andere Geräte benötigt als für den normalen Windows PC!

1.) Vorbereitung
Zunächst muss das Signaturpad an den PC angeschlossen werden und das Programm SignoImager2 von Signotec muss installiert werden. Die Sammlung der SignoTec Programme können sie hier herunterladen.

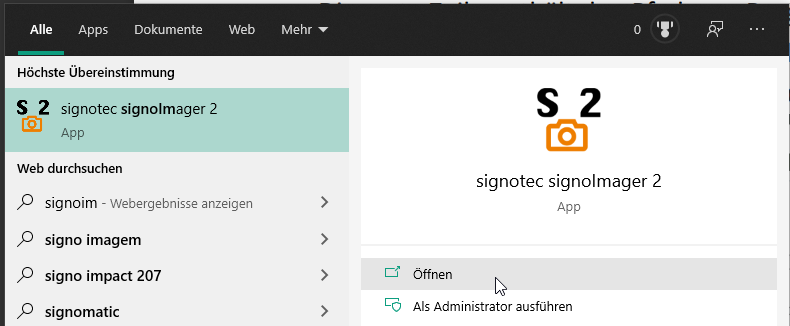

Nachdem das Tablet angeschlossen und die Signotec Tools installiert wurden, starten sie das Programm "signoImager 2"...

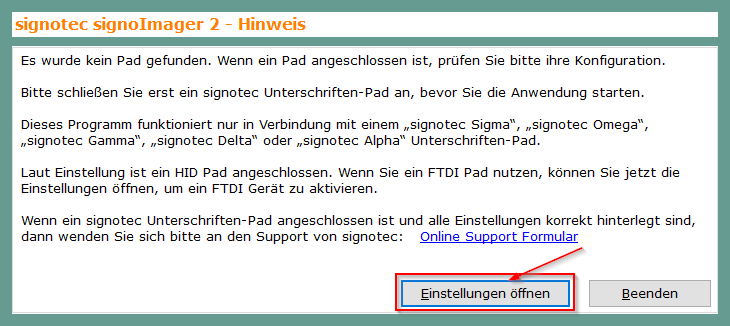

... und öffnen sie dort die Einstellungen.

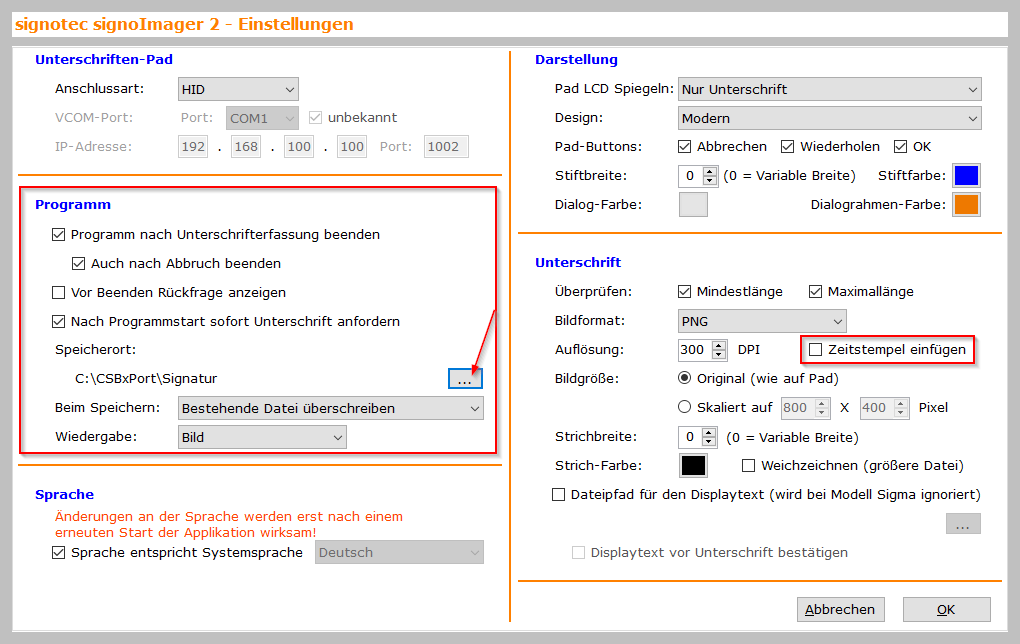

Hier müssen folgende Einstellungen vorgenommen werden:

Hinweis: In der Regel laufen die Signopad Unterschriftenpads über die Anschlussart "HID" es kann jedoch sein das dass von Ihnen eingesetzt Gerät über die Anschlussart "FTDI" genutzt wird. Sollte dies der Fall sein wählen Sie als Anschlussart "FTDI" statt "HID" aus.

• Das Programm muss nach der Unterschriftenerfassung beendet werden
• Auch nach Abbruch muss aktiviert werden
• Vor Beenden Rückfragen anzeigen, muss deaktiviert werden
• Nach Programmstart sofort Unterschrift anfordern muss aktiviert werden
• Als Speicherort wählen Sie am besten Ihr CSBxPort-Verzeichnis und legen dort einen Unterordner "Signatur" an, es kann theoretisch aber ein beliebiges Verzeichnis das für CSB erreichbar ist gewählt werden. Wir nehmen hier im Beispiel "C:\CSBxPort\Signatur"
• Beim Speichern muss die bestehende Datei überschrieben werden
• Der Zeitempel kann deaktiviert werden

Sind die soweit übernommen können Sie diese mit OK speichern.

Nun muss CSB noch das Pad ansteuern können, hierfür muss im CSB Programmverzeichnis eine entsprechende "signoImagerXXX.ini" angelegt werden, wobei das XXX für die Stationsnummer steht. Wollen wir das Tablet für die Station 14 nutzen muss die Ini wie folgt lauten: "signoImager014.ini".

In der Ini muss nun einmal der Pfad zum signoImager2 Programm angegeben werden, sowie der Speicherpfad der Grafik der im SignoImager2 Programm angegeben wurde.

Hier in unserem Beispiel haben wir das SignoImager2 Programm auf den Standardpfad installiert:

Der gesamte Programmpfad lautet somit:

C:\Program Files\signotec\signoPADTools\signoImager2\signoImager 2.exe

Im SignoImager2 Programm hatten wir als Speicherort das CSBxPort-Verzeichnis gewählt und dort das Unterverzeichnis "Signatur" angelegt.

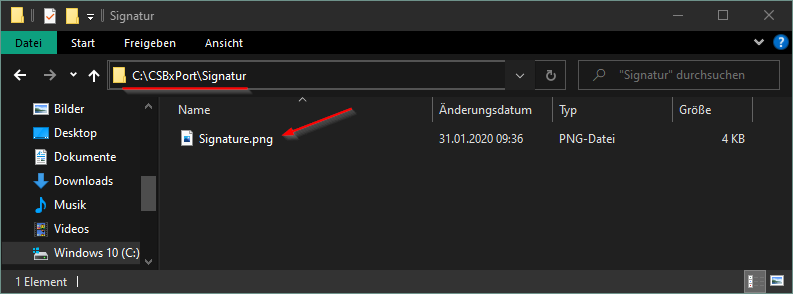

Die Grafik heißt immer "Signature.png" somit lautet hier der gesamte Pfad zur späteren Signaturbilddatei:


Diese beiden Pfade müssen in der Ini-Datei angegeben werden.

Eine Vorlage der Ini-Datei können Sie im Ticktanhang herunterladen.

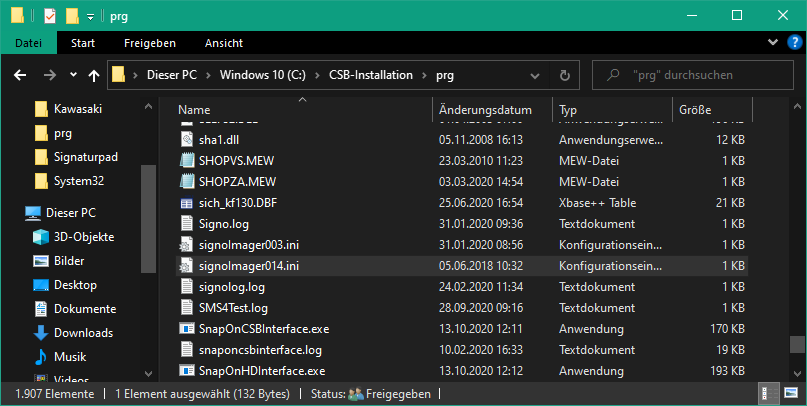

Nachdem Sie die Ini-Datei angepasst haben und die XXX mit der Stationsnummer ersetzt haben, muss die Ini-Datei in das CSB\PRG-Verzeichnis kopiert werden.

Damit sind die Vorbereitungen abgeschlossen und das Tablet kann nun von CSB angesprochen werden.

2.) Die Unterschrift in einen CSB-Ausdruck einbetten

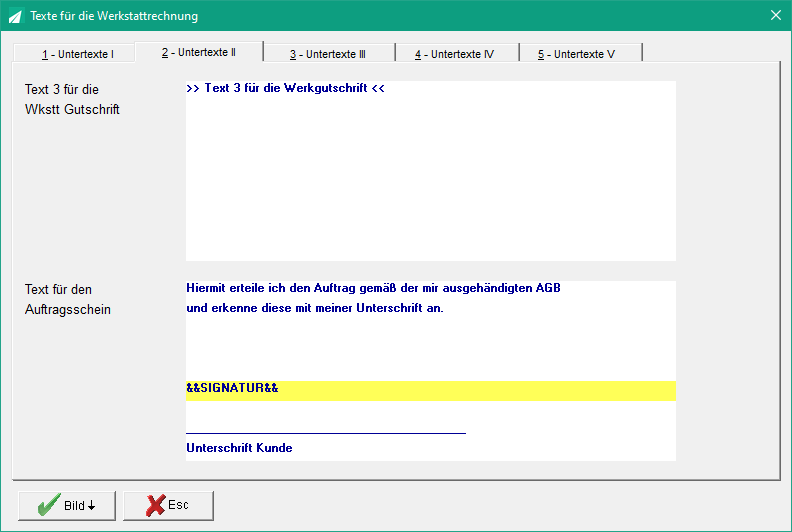

Um die Unterschrift in einen CSB-Ausdruck (bspw. Werkstattrechnung, KFZ-Verkauf u.ä) einzubetten gibt es eine reservierte CSB-Textvariable &&SIGNATUR&& die an beliebiger Stelle eingefügt werden kann. Hier am Beispiel des Werkstattauftragsschein (Programmpunkt 9-1-4 - Reiterkarte 2).

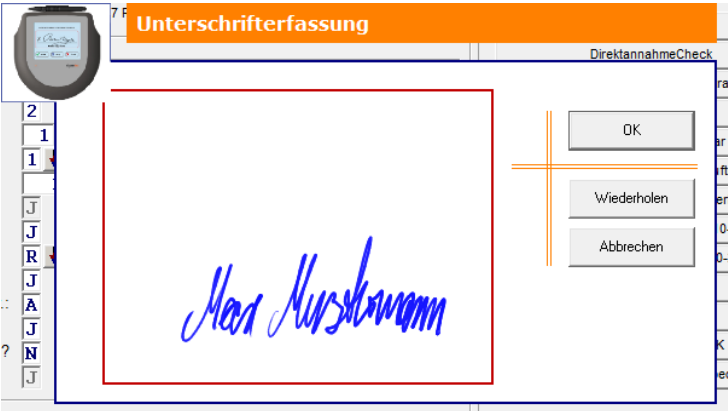

Wird nun beim Drucken im CSB die Variable &&Signatur&& erkannt wird automatisch das Pad angesteuert und die Unterschrift abgefragt.

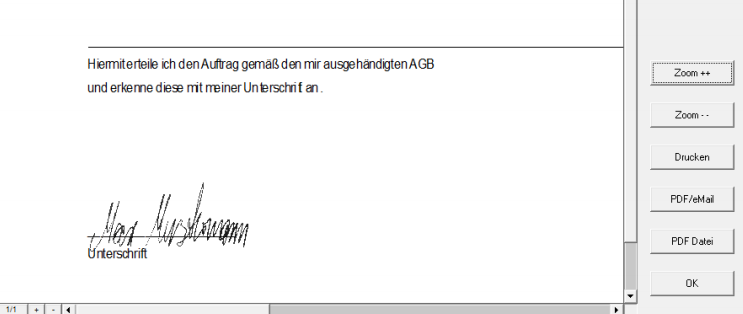

Diese wird dann in den Ausdruck mit eingebettet.

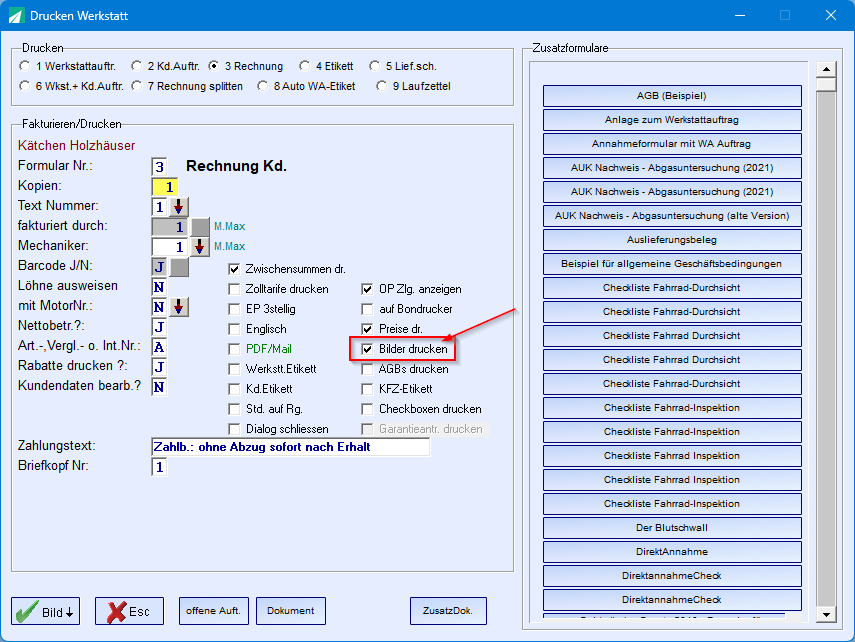

Hinweis: Die Funktion [[Checkbox-Checked: Bilder drucken]] muss aktiviert sein, sonst wird die Unterschrift in der Vorschau und auf der PDF-Datei nicht mit dargestellt!

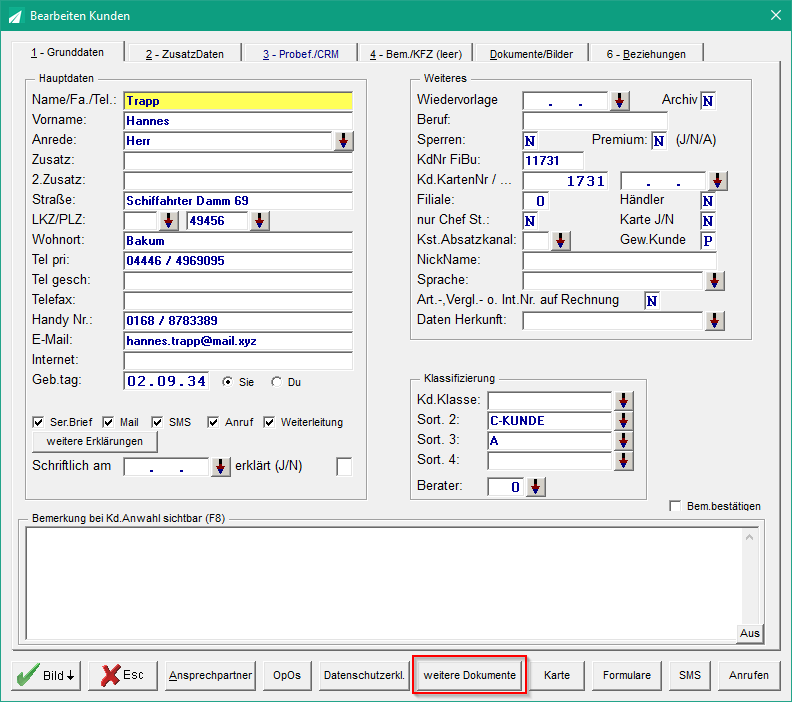

Der Ausdruck wird dabei automatisch als PDF auch im Dokumentenverzeichnis des Kunden in CSB hinterlegt und kann im Kundenstamm über den Button "Weitere Dokumente" jederzeit aufgerufen werden.

3.) Signatur in ein Formular einbetten

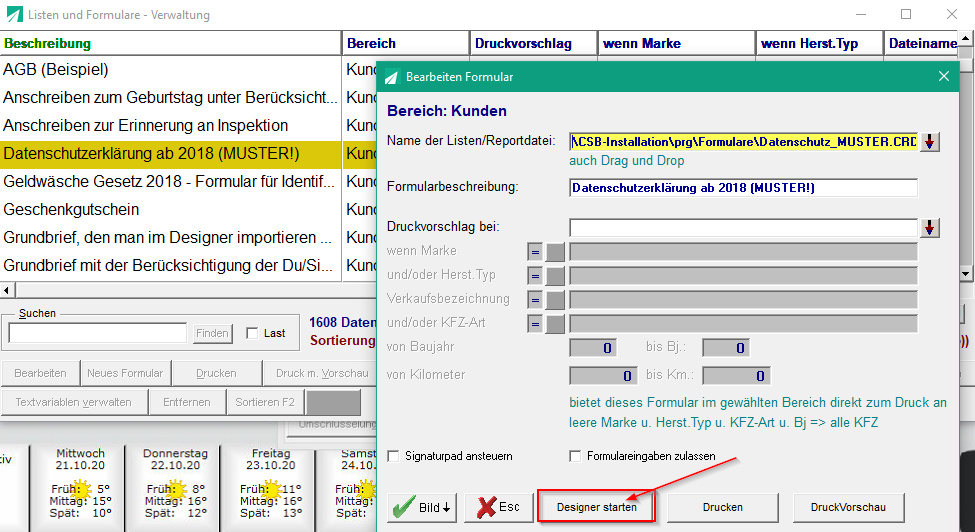

Neben den klassichen CSB Ausdrucken kann die Signatur auch in ein Formular (List & Label Formulardesigner oder CSB Formulardesigner) eingebettet werden. Der Formulardesigner wird bspw. idR. für das Datenschutzformular verwendet. Wollen wir hier nun die Signatur ebenfalls einfügen müssen wir das Formular zunächst bearbeiten. Öffnen Sie hierfür an der Stelle wo das Formular verwendet werden soll (in diesem Beispiel das Datenschutzformular aus dem Kundenstamm) die Formulardatenbank und bearbeiten sie das gewünschte Formular.

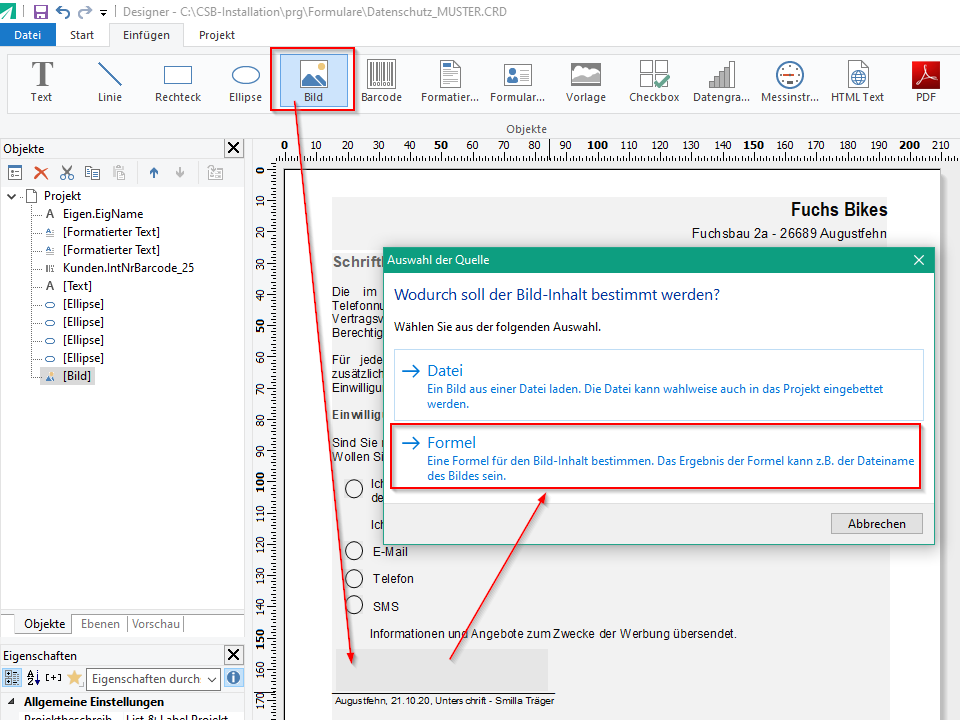

Über Einfügen können Sie mit dem Button "Bild" eine neue Grafik einfügen. Zeichnen Sie mit der Maus einen Kasten an der Stelle wo die Unterschrift später erscheinen soll und wählen Sie im folgenden Dialog "Formel" als Quelle der Grafik aus.

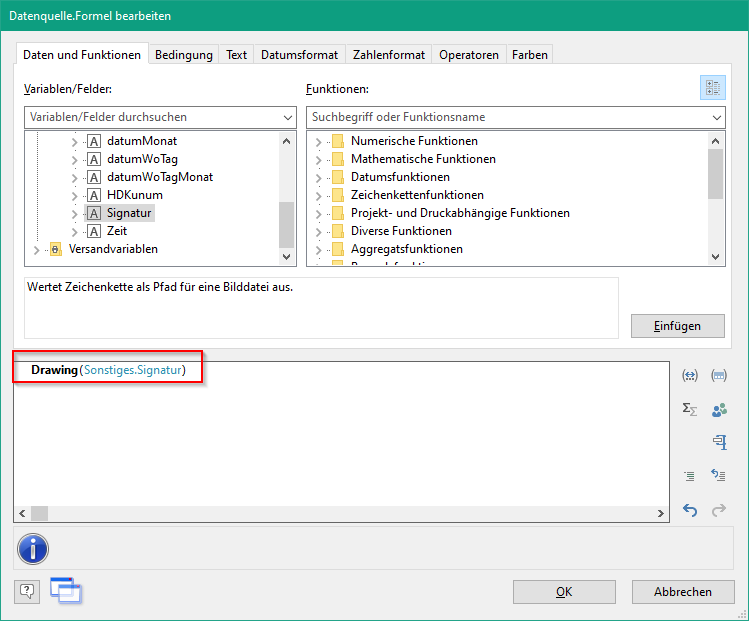

Die zu verwendende Formel lautet wie folgt:

Drawing(Sonstiges.Signatur)

Diese fügen Sie einfach an gezeigter Stelle ein und bestätigen dann mit OK. Speichern Sie danach das Formular ab und schließen Sie den Formulardesigner wieder.

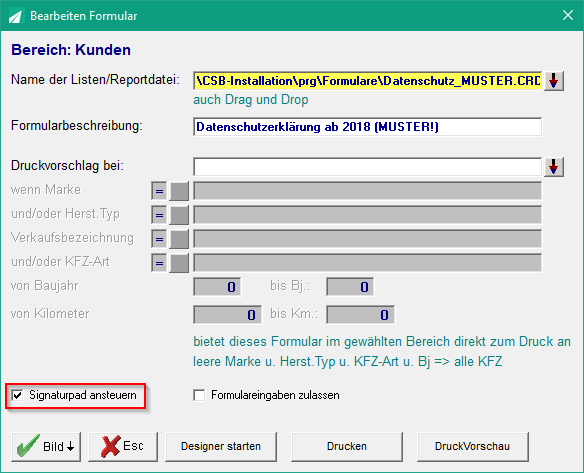

Im Formulareintrag müssen Sie nun CSB noch mitteilen das dieses Formular das Signaturpad ansteuern soll in dem Sie folgenden Haken aktivieren.

Speichern Sie die Änderungen dann mit [[Image: CSB-BildUnten-Button]] ab. Wird das Formular nun gedruckt, steuert CSB vorher das Signaturpad an und bettet die Unterschrift ann an gewünschter Stelle ein. Eine PDF des Dokumentes wird auch, wie beim klassichen Druck, im Dokumenteverzeichnis des Kunden im PRG-Ordner hinterlegt.
